No. de Modelo
|
JKM535M-72HL4-BDVP
|
JKM540M-72HL4-BDVP
|
JKM545M-72HL4-BDVP
|
JKM550M-72HL4-BDVP
|
JKM555M-72HL4-BDVP
|
|
Garantía
|
|
Garantía de Producto
|
12 Años
|

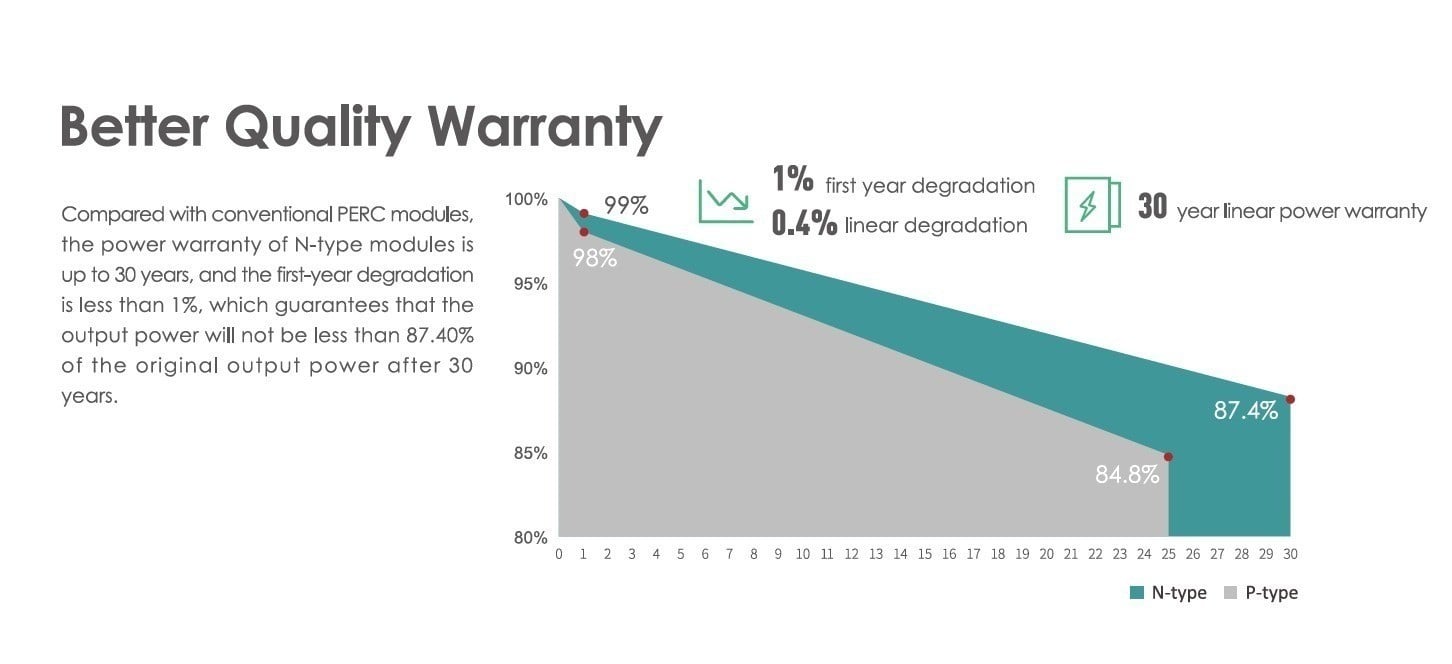

Garantía de energía
|
30 años de 84,95% potencia de salida
|
Características Eléctricas en STC
|
|
Potencia Máxima (Pmax)
|
535 Wp
|
540 Wp
|
545 Wp
|
550 Wp
|
555 Wp
|
|
Tensión en el Punto de Máxima Potencia (Vmax)
|
40,94 V
|
41,13 V
|
41,32 V
|
41,51 V
|
41,7 V
|
|
Corriente en el punto de máxima potencia (Imax)
|
13,07 A
|
13,13 A
|
13,19 A
|
13,25 A
|
13,31 A
|
|
Tensión en Circuito Abierto (Voc)
|
49,54 V
|
49,73 V
|
49,92 V
|
50,11 V
|
50,3 V
|
|
Corriente de cortocircuito (Isc)
|
13,83 A
|
13,89 A
|
13,95 A
|
14,01 A
|
14,07 A
|
|
Eficiencia
|
20,75 %
|
20,94 %
|
21,13 %
|
21,29 %
|
21,48 %
|
|
Tolerancia de Potencia (+)
|
+ 3 %
|
+ 3 %
|
+ 3 %
|
+ 3 %
|
+ 3 %
|
|
|
Condiciones de prueba estándar (STC): Masa de aire AM 1,5, radiación 1000W/m2, temperatura de célula 25°C,
|
Características Eléctricas en NOCT
|
|
Potencia Máxima (Pmax)
|
398 Wp
|
402 Wp
|
405 Wp
|
409 Wp
|
413 Wp
|
|
Tensión en el Punto de Máxima Potencia (Vmax)
|
37,94 V
|
38,08 V
|
38,25 V
|
38,42 V
|
38,59 V
|
|
Corriente en el punto de máxima potencia (Imax)
|
10,49 A
|
10,55 A
|
10,6 A
|
10,65 A
|
10,7 A
|
|
Tensión en Circuito Abierto (Voc)
|
46,76 V
|
46,94 V
|
47,12 V
|
47,3 V
|
47,48 V
|
|
Corriente de cortocircuito (Isc)
|
11,17 A
|
11,22 A
|
11,27 A
|
11,32 A
|
11,36 A
|
|
Temperatura
|
45±2 °C
|
|
Temperatura en condiciones normales de operación (NOCT): 800W/m2, AM 1,5, velocidad del viento de 1m/s, temperatura ambiente de 20°C
|
Características Térmicas
|
|
Rango de Temperatura
|
-40~85 °C
|
Coeficiente de Temperatura de Pmax
|
-0,35 %/°C
|
Coeficiente de Temperatura de Voc
|
-0,28 %/°C
|
Coeficiente de Temperatura de Isc
|
0,048 %/°C
|
Parámetros del Sistema
|
|
Tensión Máxima del Sistema
|
1500 V
|
Limite de Corriente
|
30 A
|
Características Mecánicas
|
|
Dimensiones (A/A/F)
|
2274x1134x30 mm
|
Peso
|
34,3 kg
|
Tipo de Células
|

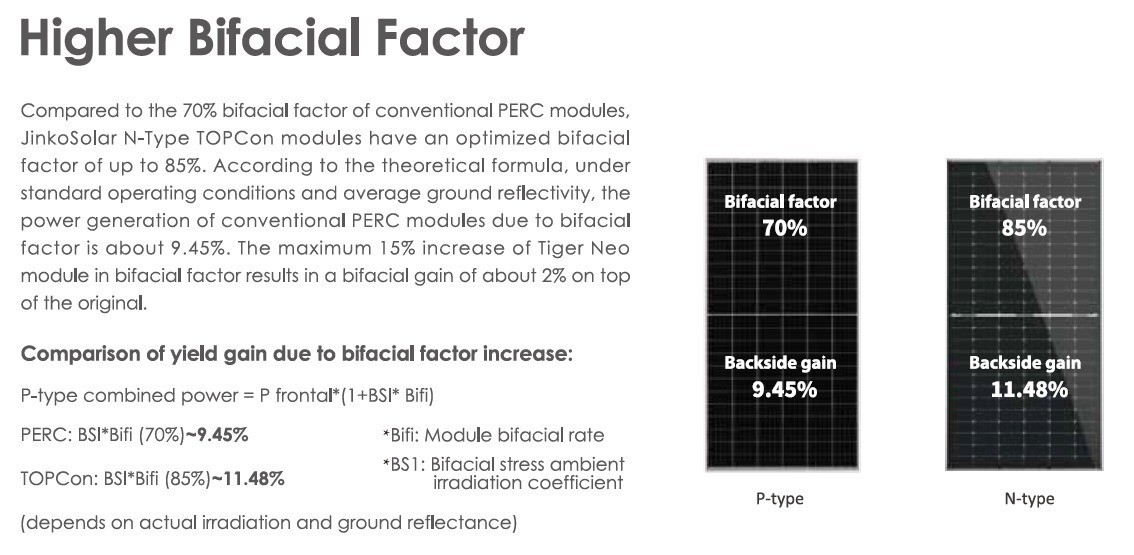

Bifacial, Monocristalino
|
Numero de Células
|
144
|
Tipo de Vidrio
|
Capa Antireflejo
|
Grosor de Vidrio
|
2 mm
|
Tipo de Trama
|
Aluminio Anodizado
|
Caja de Proteccion de Uniones
|
IP 68
|
Corte Transversal del Cable
|
4 mm2
|
